DAZK DongAo 02標準系列

超小體積，精美外觀（L104-W70-H90）
額定扭矩：20Nm
防護等級：IP67
機械接口：ISO5211（F03、F04、F05）
輸出軸：外四方12X12，內八方8X8、11X11、14X14
采用高性能無刷電機，整機壽命高達2萬次
全塑料外殼：ABS /PC+PET
壓鑄鋁外殼，表面鈍化噴塑

產品型號	額定電壓	時間	附加功能	運轉特性	備注
02N 普通開關型產品	DC12/24V	10S@DC系列		可連續運轉	無源觸點反饋反饋信號與實際到位異步
	AC24/110/220V	15S@AC系列	HTR（防冷凝加熱器）	非連續運轉 ED=75%
	AC/DC24V	10S	KT32（斷電復位）	可連續運轉
	AC/DC95-265V		HTR（防冷凝加熱器）
02C 智能開關型產品	DC12V AC/DC24V AC/DC95-265V	10S	KT32（斷電復位） A（故障信號輸出） HTR（防冷凝加熱器）	可連續運轉	反饋信號與實際到位同步帶PUL調速、PWM調速帶0.9/1.3寸OLED液晶屏可實現：兩、三、四位置模式



02T 智能調節型產品	DC12V AC/DC24V AC/DC95-265V	10S	KT32（斷電復位） A（故障信號輸出） HTR（防冷凝加熱器）	可連續運轉	帶0.9/1.3寸OLED液晶屏控制反饋方式： 4-20mA/0-20mA/0-10mA 0-5V/1-5V/0-10V/2-10V



02B 智能總線型產品	DC12V DC24V AC95-265V（不推薦）	10S	KT32（斷電復位） HTR（防冷凝加熱器）	可連續運轉	RS485，CANBus2.0 Profibus 帶0.9/1.3寸OLED液晶屏開關型帶PUL調速、PWM調速總線開關型（ON、OFF、B33）總線調節型，調節精度5‰



02D 智能定時型產品	DC12V AC/DC24V AC/DC95-265V	10S	KT32（斷電復位） HTR（防冷凝加熱器）	可連續運轉	帶0.9/1.3寸OLED液晶屏內置充電電池，斷電后時間可保持60天以上脈沖定時模式、時刻定時模式按天循環、按星期循環



02R 智能無線型產品	DC12V AC/DC24V AC/DC95-265V	10S	KT32（斷電復位） HTR（防冷凝加熱器）	可連續運轉	無線開關型（ON、OFF）帶0.9/1.3寸OLED液晶屏無線調節型，調節精度5‰ 通訊頻率：433/868/915MHZ LORA/FSK : 最大2.5KM（空曠地） ENOCEN: 20-100米

外形尺寸圖

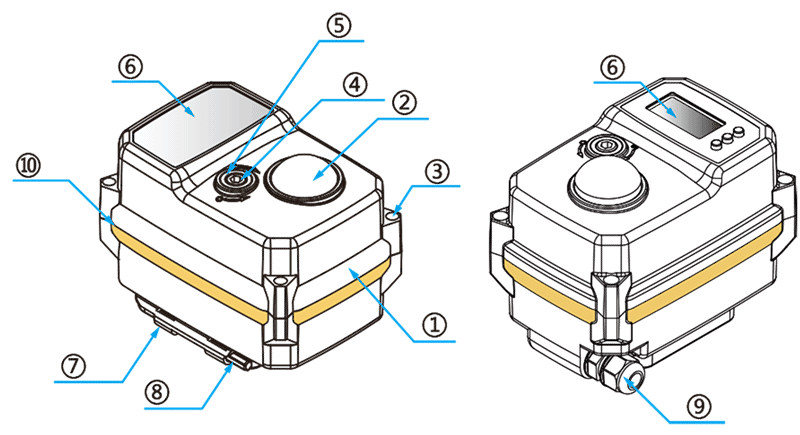

主要部件

	部件	材料
1	執行器本體	耐熱ABS/壓鑄鋁
2	指示窗	透明AS
3	螺釘x4	304
4	手動軸	304
5	手動軸油封	NBR（丁腈）
6	標簽	PVC
7	六角扳手固定卡	耐熱ABS/壓鑄鋁
8	六角扳手	工具鋼
9	防水電纜接頭	NiLon（尼龍）
10	上下蓋密封件	NBR（丁腈）

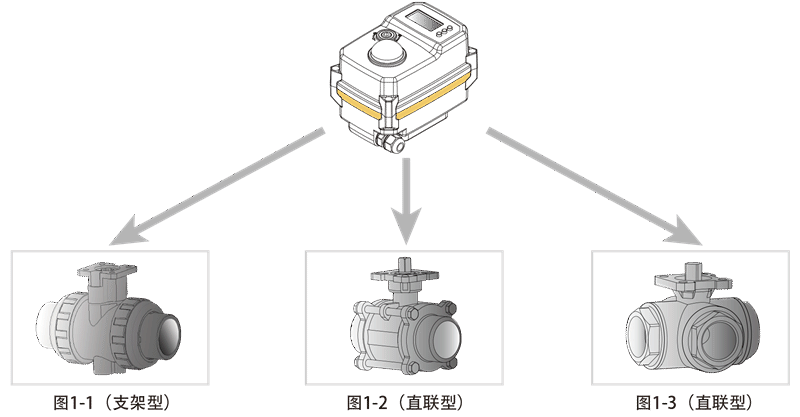

執行器與閥體安裝

圖1-1 UPVC塑料球閥+支架裝配示意圖
圖1-2 三片式不銹鋼球閥裝配示意圖
圖1-3 三片式不銹鋼三通球閥裝配示意圖注意：
1. 執行器與閥體安裝時，螺絲螺母的緊固推薦使用彈墊+平墊的方式。
2. 禁止使用厭氧膠以及UV膠，如需用膠推薦使用704硅膠或快干膠。
3. 避免有機溶劑與外殼接觸：如煤油，丁酮，四氯甲烷等，否則會導致塑料外殼裂！

配套閥門技術要求
1、配套球閥時，閥門的最大扭矩值≤15Nm。球閥長期不動作，其第一次開閥或者關閥的扭矩值的最大者為最大扭矩?；蛘哌x用帶彈性密封的球閥。
2、配套蝶閥時，蝶閥的最大扭矩值≤13Nm，因為蝶閥正常安裝后，其扭矩值會增加10-20%左右。
3、直聯型安裝時，由于孔深小于15mm，如果閥門的輸出軸大于15mm則需要切割。
4、如果自己配套支架和聯軸節需注意以下事項：
支架的強度要符合使用要求：執行器在開閥或者關閥切換過程中，支架扭動≤0.2mm。
支架的平行度≤0.5mm。
聯軸節兩端的軸孔加工應保證必要的精度和同心度，目的是最終確保機械回差小于10°，否則會導致執行器無法正常工作。
5、螺釘上應該加裝、彈墊、平墊，建議擰緊后在螺釘四周點密封膠，防止螺釘松動。
6、安裝完成后，應先用手柄驅動裝置開關一次，確認工作正常后，再執行調閥步驟。

使用環境
本產品可以在室內或者室外使用。
本產品屬于非防爆產品，請注意避開易燃易爆等環境。
在長期有雨水或者陽光直射的環境下，需要給執行器加裝保護整個執行器的防護裝置。
注意執行器使用的環境溫度。
安裝時需要考慮預留接線和維修的空間。
在通電時，不能拆開驅動裝置和閥門。
在通電時，不能做配線工程。
絕對禁止落下產品而給產品沖擊，這引起動作不良。
絕對禁止踏上產品，這引起驅動裝置故障或人的掉下事故。
雨天或在有水花狀態，絕對禁止做配線工程。
02系列不能開蓋接線、換線，否則會對執行器密封性造成破壞。

安全注意
為了長期安全使用本裝置，請提前精讀此說明書以便正確使用。
注意項目是：本產品的規格、使用方法應明確，以防人身安全受到傷害及裝置的損壞。
為了明示危險和損壞的大小，在此把危險內容分為：“警告 ”和“注意 ”。
兩種內容都很重要，請必須遵守。
“警告 ”：不遵守此標記的內容，可能引起人的死亡和重傷。
“注意 ”：不遵守此標記的內容，可能引起人的輕傷或裝置的損壞。
