100-200C智能開關型
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓： DC24V，AC110V，AC230V
控制反饋方式： BD3J、B3J（反饋與到位同步）
帶報警輸出： A（繼電器觸點反饋）
可實現多位置模式
高性能無刷電機，內置過熱/過載保護
產品壽命高達1萬次
可將兩臺或多臺執行器并聯使用
產品特點
采用1.3寸OLED大屏液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令，約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
創免開蓋交互式兩步調閥模式：
1：通過按鍵控制閥門處于“逆時針全開位”后保存；
2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。徹底解決機械式定位開關閥位調整的繁瑣和不便，提高現場解決問題效率。
可實現多位置，在開、關位置之外增加第三個位置（或第四個位置）可實現簡易調節作用，例如實現開度值0%、30%、60%、100%四檔切換。
故障菜單實時提示（包含執行器被卡住或者其他原因導致的執行器開關不到位引起的故障），并可帶故障報警信號輸出。
通過菜單可實現閥門控制命令的交換。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
通過菜單可實現關閥位置向開閥方向或者關閥方向偏移，降低了“普通開關型機械定位”給現場調整帶來的繁瑣與不便。
通過菜單可實時調整閥門的開關速度，實現慢開功能。
系統可通過按鍵操作恢復出廠設置。
技術參數
|
標準產品 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
故障信號 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
100/200C |
1000/2000Nm |
DC24V |
B3/ BD3 |
S/J型 |
A型 |
60s |
PUL/PWM |
90° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
外四方 |
AC110V
AC220V |
BD3 |
J型 |
100s |
PUL |
≤110° |
控制方式說明

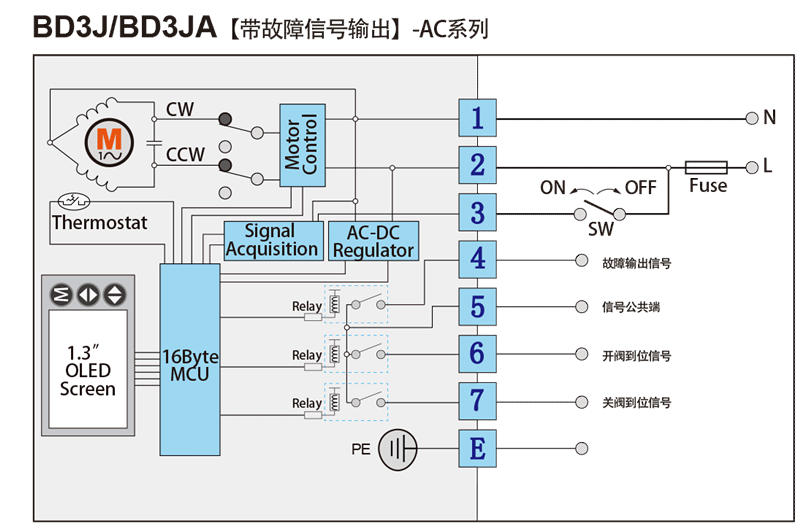

接線圖
控制說明
SW斷開，電動執行器將順時針旋轉，到位后5與7接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后5與6接通，給出開閥到位信號。
注1：執行器運行中5與6 7 4都處于斷開狀態。
注2：系統斷電后，反饋信號消失，5與 6 7 4都處于斷開狀態。
注3：4是電機過熱或者故障報警輸出端，此功能可選配：控制方式為BD3JA。

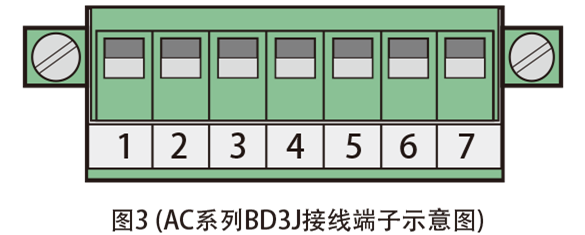

接線端子示意圖

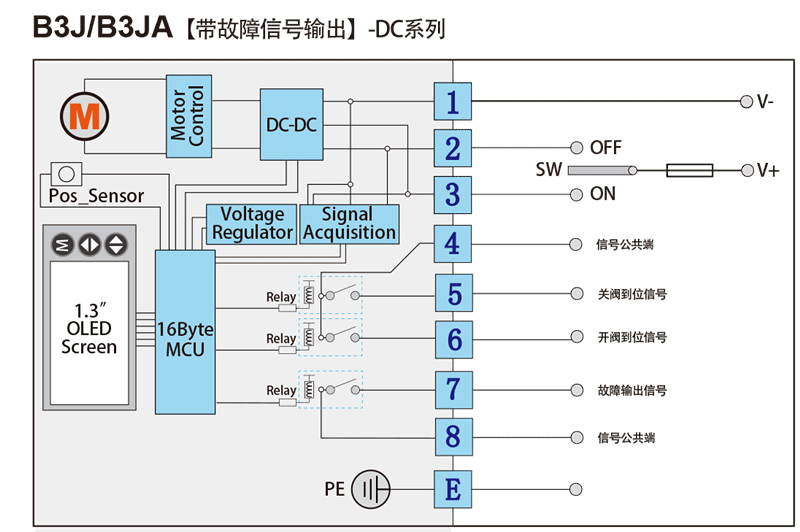

控制說明
SW切換至 2，電動執行器將順時針旋轉，到位后 4 與5 接通，給出關閥到位信號。
SW切換至3 ，電動執行器將逆時針旋轉，到位后4與 6 接通，給出開閥到位信號。
注1：執行器運行中4 與 5 6都處于斷開狀態。
注2：系統斷電后，反饋信號消失，4與5 6都處于斷開狀態。
注3：故障報警輸出端，此功能可選配：控制方式為B3JA。

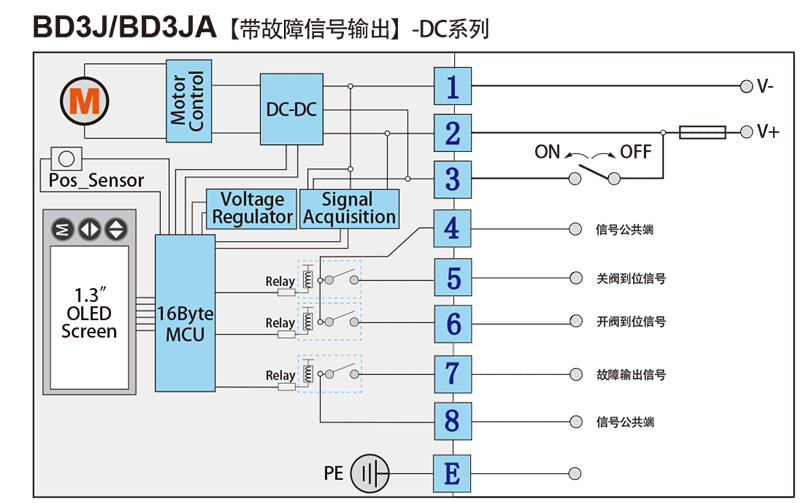

控制說明
SW斷開，電動執行器將順時針旋轉，到位后4與5接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后4與6接通，給出開閥到位信號。
注1：執行器運行中4與5 6都處于斷開狀態。
注2：系統斷電后，反饋信號消失，4與5 6都處于斷開狀態。
注3：故障報警輸出端，此功能可選配：控制方式為BD3JA。

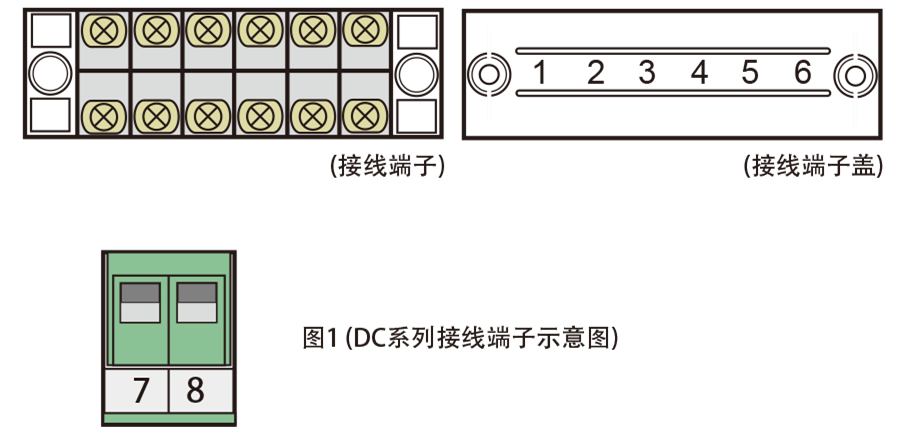

接線端子示意圖

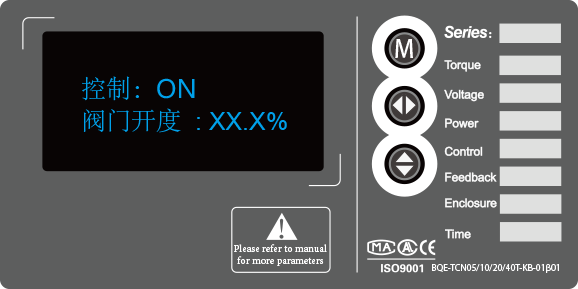

交互界面預覽
 |
M鍵：主要是菜單的切換功能
K2鍵：主要是切換閃爍項或者調整數值
K3鍵：主要是調整數值
1.3”OLED顯示屏：黑底藍字，128X64 |
