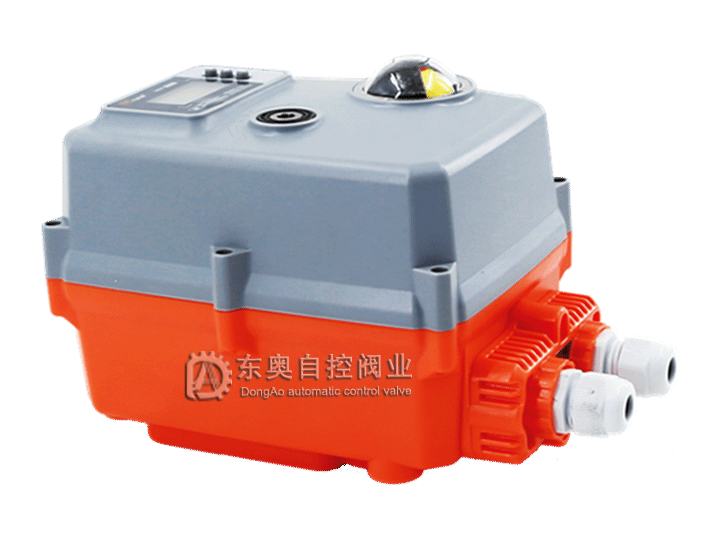

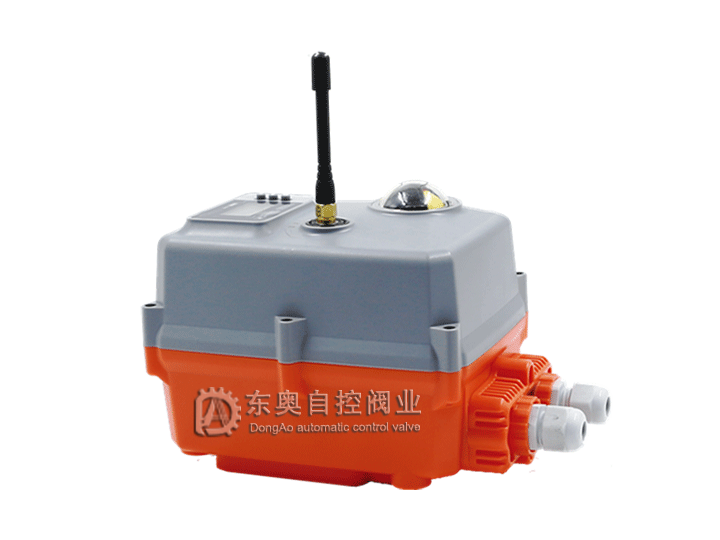

06-11B智能總線型

產品名稱

SERIES TCrystal B3S TCR SERIES TCrystal B3S TCN

DAZK-18N-18C-18T-18B-18D-18R DongAo-18N-18C-18T-18B-18D-18R電動閥門執行器/電動pvc球閥/電動絲口球閥

產品概述
可裝配閥門：直通球閥、三通球閥、蝶閥
額定電壓： AC/DC95V-265V，AC/DC24V
控制反饋方式： RS485（modbus）、Profibus, [CANBus 2.0B、Mbus可定制]
特色功能：高速快開 / 斷電復位 / 總線調節閥
可實現多位置模式
高性能無刷電機，內置過載保護
壽命長達2萬次
可將兩臺或多臺執行器并聯使用
RS485/Profibus并聯32/64/256臺， CANBus110臺

產品特點
采用1.3寸OLED大屏液晶，實時顯示波特率，ID地址，閥門開度及其外部控制命令。
獨創免開蓋調閥模式：智能總線型與智能開關型調閥一樣。
通過菜單可隨時通過按鍵修改總線ID地址，波特率，無需上位機軟件輔助，所見即所得，使用方便。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
RS485總線支持非隔離和隔離型，滿足更復雜要求高的現場使用。
RS485總線支持可達115200波特率。
PROFIBUS總線支持可達500K波特率。
通過菜單可實時調整閥門的開關速度。
系統可通過按鍵操作恢復出廠設置。

技術參數

標準產品
型號	額定扭矩	電壓	時間	通訊方式	回轉角度	防護等級	手動功能	位置指示	殼體材料	輸出軸
06/11B	60/110Nm	AC/DC24V	10s	RS485/CANbus 2.0B	90°/180°	IP67 / F型	六角扳手手動按鈕	機械指示 OLED顯示	ABS+壓鑄鋁	內八方
		AC/DC95-265V		兼容Modbus協議 Mbus	≤330°
高速快開型
型號	額定扭矩	電壓	時間	通訊方式	回轉角度	防護等級	手動功能	位置指示	殼體材料	輸出軸
06/11BH	60/110Nm	DC24V	3-5S	RS485/CANbus 2.0B	90°/180°	IP67 / F型	六角扳手手動按鈕	機械指示 OLED顯示	ABS+壓鑄鋁	內八方
				兼容Modbus協議Mbus	≤330°
斷電復位型
型號	額定扭矩	電壓	時間	通訊方式	回轉角度	防護等級	手動功能	位置指示	殼體材料	輸出軸
06/11B-KT	60/110Nm	AC/DC24V	15s	RS485/CANbus 2.0B	90°/180°	IP67 / F型	六角扳手手動按鈕	機械指示 OLED顯示	ABS+壓鑄鋁	內八方
		AC/DC95-265V		兼容Modbus協議Mbus	≤330°

控制方式說明

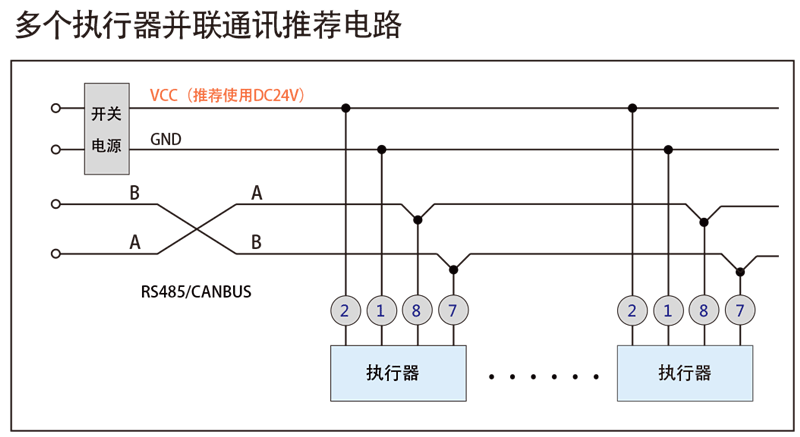

接線圖

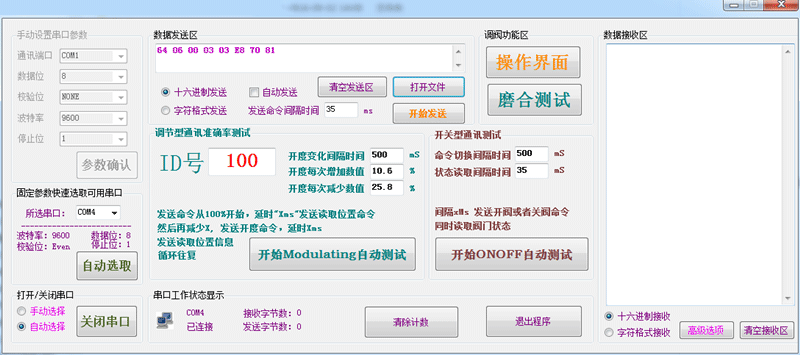

485調試界面

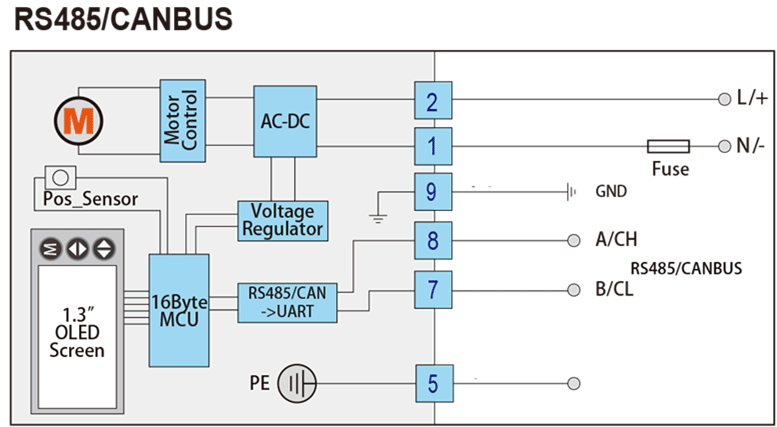

接線端子示意圖

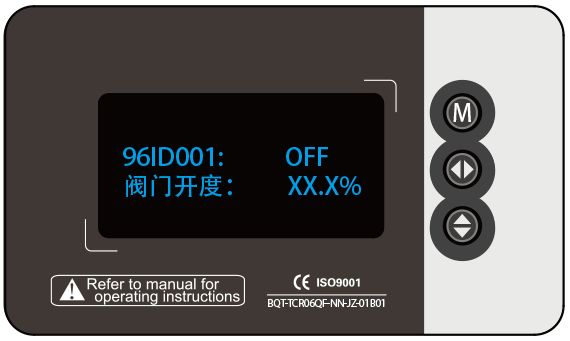

交互界面預覽

M鍵：主要是菜單的切換功能
K2鍵：主要是切換閃爍項或者調整數值
K3鍵：主要是調整數值
1.3”OLED顯示屏：黑底藍字，128X64
